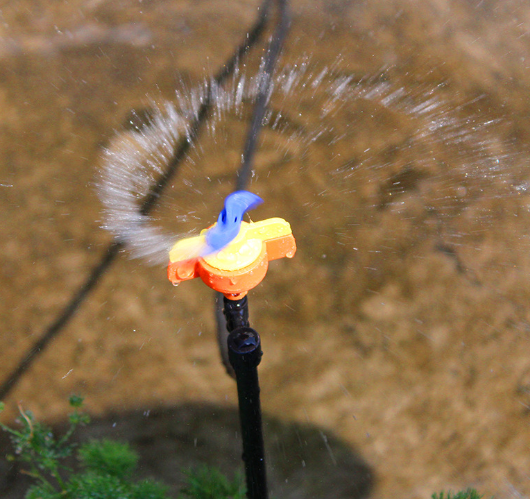

喷头旋转的原理

文章来源:YSUN    时间:2021-04-19

喷头旋转的原理

喷头是将有压水喷射到空中的部件。 喷头的射程大小同水的压力高低直接相 关。低压喷头
工作压力为 0.1 ~0.2兆帕,射程为5~14米,又称近射程喷头;中 压喷头工作压力为0.2~
0.5兆帕,射程14~40米,又称中射程喷头;

高压喷头工作 压力为0.5~0.8,射程在40米以上,又称远射程喷头。常用的结构型式有单
列和 多列孔管式喷洒器,折射式、缝隙式和离心式固定喷头,以及摇臂式、叶轮式、垂 直摆
臂式、反作用式和全射流式旋转喷头等。

喷头种类大概有以下几种:
 1.摇臂式喷头 应用较广的一种。 它是在喷管上方的摇臂轴上, 套装一个前端设有偏流板
 (挡水板)和导流板的摇臂。压力水从喷管的喷嘴中喷出时 ,经偏流板冲击导流板, 使摇臂
产生切向运动力绕悬臂回转一角度, 然后在扭力弹簧的作用下返回撞击喷管,使喷管转一
角度如此反复进行,喷头即可作全圆周转动。如在喷头上加设限 位装置和换向机构,使喷管
在转动一定角度后换向转动,即可进行扇形喷灌。这 种喷头结构简单。 但在有风和安装不
平的情况下,会由于转速不匀而影响喷洒均 匀度。在振动情况下运转不正常。适用于固定
式中压喷灌系统。垂直摆臂式喷头 利用水流冲击垂直摆臂前端的导流器时产生的反作用力
使喷头作间歇旋转运动, 摆臂靠其后端的配重回转。 喷头转动一定角度后,靠轭架滚轮与
限位器配合通过 传动杆推拉喷嘴前方的反转臂,使其切入或离开喷嘴射流,迫使喷头迅速
反转。 这种喷头具有受力均衡、工作平衡可靠、射程较远、流量调节范围大等优点,使 用
日益广泛。但所需压力较高,结构较复杂。

2. 全射流喷头 利用射流元件的附壁效应, 将喷嘴作为射流元件,使水流偏离喷嘴中心轴
线,从而形成水流对喷头的反作用力矩,推动喷头旋转。用换向器开闭射流元件控制 孔,
即可切换水流使喷头反转,实现扇形喷灌。步进式全射流喷头是用一个间歇 机构控制射流
元件, 使水流间歇地由直射切换为瞬间的弯射状态,从而使喷头受 到间歇的反作用力矩而
作步进式的旋转运动。

3. 折射式喷头 使喷嘴射出的水流,射到散水锥上被击散成薄水层向四周折射。是一种结构
 简单,没有运动部件的固定式喷头。有外支架式、内支架式和扇形喷洒式等类型。 压力较
低,广泛用于苗圃、花园的固定式灌溉系统和半固定式喷灌系统的自 走式喷灌机上。叶轮
式喷头又称涡轮涡杆式喷头,是利用主喷管下方设置的副喷 管射出的水流,冲击其前方的
叶轮旋转,并带动喷头连续转动,通过换向机构实 现扇形喷灌。这种喷头转速平稳,受风
和振动的影响较小,但结构较复杂,成本 较高。
