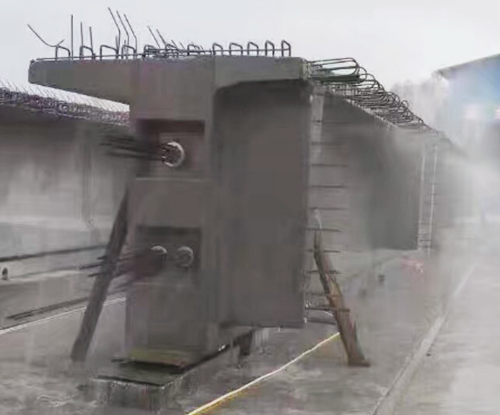

桥梁全自动智能喷淋系统
该智能喷淋养护设备结合预制箱梁特点，通过组装控制系统，增设行走轨道，实现预制箱梁的自动喷
淋雾化养护，实现了全方位的养护，提高养护质量和效率，保证了预制箱梁混凝土强度。该设备克服解决
了既有人工洒水养护用水量过多或不足及养护效率低等问题，而是通过存梁区预先规划设计设置的供水管
道，通过人工供水给自动喷淋储水罐，开启开控开关，自动在行走轨道上行驶，喷射的气状水雾达到预制
箱梁养护的目的。整套系统由PLC（可编程控制器）电路控制、行走、喷洒、供水四大部分组成，整个系
统喷洒养护过程中的每个环节控制全部由一台PLC进行控制，可实现全自动化养护。该系统不但可人工手
动控制亦可通过PLC可编程控制器自行设置小车行走速度、喷洒时间及停顿时间等参数。设备行走喷淋过
后，整个梁体全身湿透，没有死角，做到了全覆盖、既养护到位，节省了人工，又节能环保，节约了用水。
制梁自动智能喷淋养护系统的优势：
1、可行性强，养护效果好。自动喷淋养生系统采用射程0.5-2.5m的蝶形喷头，喷嘴在水流冲击下360度
不间断旋转，将养生水喷到待养护梁体的每个角落。可以达到全天候、全湿润、无遗漏养生标准，养生效
果极为显著。采用全自动喷淋机随时调整喷淋用水水压，以适应不同数量预制梁养生需要。喷淋系统从供
水到工作完毕，基本实现了养生过程全自动控制，养护效果极佳。
2、劳动强度大大降低。同等数量的预制梁，根据梁长通常需配备8～12人，而采用自动喷淋养生系统仅需
要2人安装和拆除支喷淋管道即可。
3、劳动生产率得到很大提高。采用自动喷淋养护系统，采取分台座轮流定时喷淋，喷淋一片梁板达到全湿
润、全方位的养生质量标准按气温情况、风力情况及养护阶段仅需20～40S。
4、成本低廉。根据梁厂规模选择相应全自动喷淋机即可，市场上这种设备购置费用很低，其它喷淋管道、
蝶形喷头、时间继电器等价格也很便宜。与传统人工洒水养生相比，自动喷淋养生成本低廉、工人劳动强
度低，适宜工厂化预制梁厂使用。5、运行期间维修、保养比较方便和简单。由于系统所需元器件均为小型
电器设备，在一般电器原件市场均可以买到，喷头根据需要在日杂市场即可买到，同时维修方面不需要专
业人员即可进行更换操作。
6、节约用水。喷淋系统中从供水、用水、回收等流程均体现绿色环保理念，雨水、养护用水通过梁厂内
的排水沟排至沉淀池进行沉淀，经沉淀合格后重新用作养生用水，因蝶形喷头出水口较粗对沉淀水要求较
低，节省了沉淀时间，减少了水份蒸发，节约了施工用水，达到保护施工环境的目的。
适用范围
本工法适用于各类预制梁养生，尤其适用于有翼板的T梁和箱梁，翼板底部是自动喷淋养生的关键部位
蝶形喷头在旋转时可以使翼板底部全部达到湿润状态。
