自动灌溉系统主要组件和电路图

文章来源:未知    时间:2019-09-26

自动灌溉系统主要组件和电路图
这是一个简单的项目,在没有任何人为干扰的情况下自动给植物浇水会更有用。
我们可以称其为自动植物灌溉系统。我们知道,
人们去度假或经常忘记给植物浇水时,不会将水倒在花园里的植物上。
结果,就有机会使植物受损。这个项目是解决此类问题的绝佳解决方案。
说明:
电路并没有那么复杂。我们在该电路中使用基本概念,即土壤在干燥时具有高电阻,而在潮湿时具有非常低的电阻。
通过使用此概念,我们将使系统正常工作。我们将两种探针插入土壤中,
使得它们在土壤潮湿时会导电,而在土壤干燥时不会导电。
因此,当探针不导通时,系统将借助HEX逆变器自动检测到这种情况,当输入低时,逆变器将变高。
HEX逆变器将触发NE555计时器,此NE555计时器将触发另一个NE555,
该NE555 连接到第一个NE555的输出。
现在,第二台配置为非稳态多谐振荡器的NE555将帮助打开电动阀,从而使水流至土壤。
当水弄湿土壤时,探头将再次导通并使7404的输出变低,这将使第一个NE555变低,并使其余电路也变低。
因此,它将自动关闭阀门。
自动植物灌溉系统的主要组件:
六角逆变器7404:逆变器的主要功能是为其输入提供互补的输出,即它将提供与输入相反的输出。
例如,如果反相器的输入为低电平,则输出将为高电平。
就像普通的逆变器一样,当输入低时输出高电平,而当输入高时输出低电平。
7404 IC将具有六个独立的逆变器;工作电源电压最低约为4.75V至最高5.5V,正常电源电压为5V。
它们用于不同的应用,例如反相缓冲器,驱动器,十六进制反相器等。
7404 IC将以不同的封装提供,例如DIP(双列直插式封装),QFP(四方扁平封装)等。
六角反相器7404的引脚配置如下所示。
逆变器引脚配置

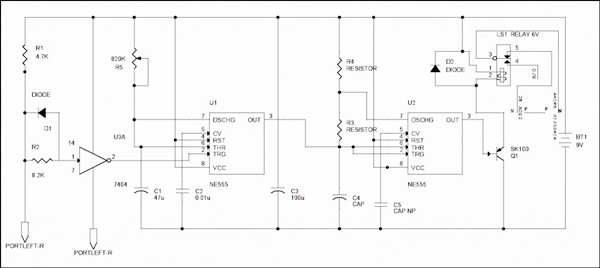

自动植物灌溉系统的电路图:
智能灌溉电路图
电子给水厂系统电路图
电路说明:
我们都知道,由于土壤缺水,植物将死亡。干燥时土壤的电阻会很高,而潮湿时土壤的电阻会非常低。
我们使用这种简单的逻辑为植物浇水并使电路正常工作。
将连接到电路的两个探针放入土壤中。
这两个探针仅在土壤潮湿(电阻低)时导通,而在土壤干燥时由于高电阻而不能导通。
电压由连接到电路的电池提供给探针传导。
当土壤干燥时,由于高电阻会产生很大的电压降。
这由7404十六进制逆变器检测到,并使第一个NE555定时器触发,
该定时器在电信号的帮助下配置为单稳态多谐振荡器。
当第一个NE555在引脚2上触发时,它将在引脚3上生成输出,
该输出将提供给第二个NE555定时器的输入。
第二个555定时器配置为不稳定的多谐振荡器,由第一个555定时器触发,
将产生输出并驱动继电器,该继电器通过晶体管SK100连接到电气操作值。
如果散发更多热量,则可以为SK100晶体管使用散热器。
第二个NE555定时器的输出将接通晶体管SK100,该晶体管将驱动继电器。
连接到电气值输入和值输出的继电器通​​过管道提供给工厂区。
晶体管打开继电器后,它将打开阀门,并将水倒在花盆上。
当土壤中的水含量增加时,土壤中的电阻将降低,并且探针的导通将开始,
这将使7404逆变器停止触发第一个555计时器。最终它将停止与继电器连接的电动阀。
可变电阻器(R5)和电容器(C1)用于调整阀门的导通时间。
电容器C5(0.01uf)用于将第二个NE555定时器的CV引脚接地。
C3将消除交流噪声,仅允许直流电进入其余电路。
C4和R3将构成在不稳定的多谐振荡器中配置NE555。
电路中组件的值:
电容器(C4)= 10u 16V。
电容器(C5)= 0.01u。
电阻(R3)= 27K
电阻(R4)= 27K
二极管(D1和D2)= IN4148
继电器= 6V,150欧姆
注意:
应该从断电情况下连续监视电池,或者简单地就可以使用9V DC电源适配器。
探针必须插入土壤中。它们不应放在土壤上。
应使用电动阀以获得最佳效果。
